実績紹介
実績紹介:産業機器
評価装置/設備共同開発
産業機器高圧パルストランスの
評価装置

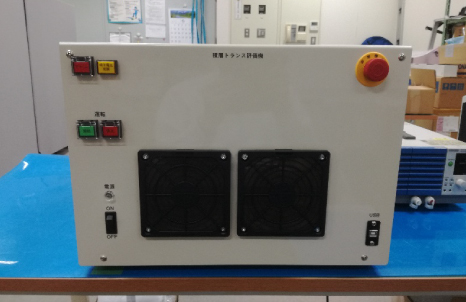

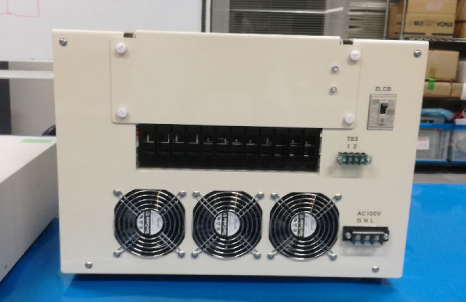

高圧パルストランスを高負荷で連続駆動させる装置
- 高電圧電源にてDC800Vを入力し、Hブリッジにて±800Vの200kHzパルス出力
- パルストランス(ワーク)で±1200Vに昇圧された電圧を約DC1700Vに平滑し、電子負荷に出力
![お客様の課題](../images/field/fig_fie_task1.png)
- ❶高圧(±800V)、高負荷(10kW)のため汎用のIGBTモジュールでは耐圧不足。
- ❷駆動周波数が高い(200kHz)ため、汎用のIGBTモジュールではスイッチング速度が追い付かない。
![](../images/field/arr_fie2.png)
イー・バレイに
依頼
〈イー・バレイのアプローチ〉

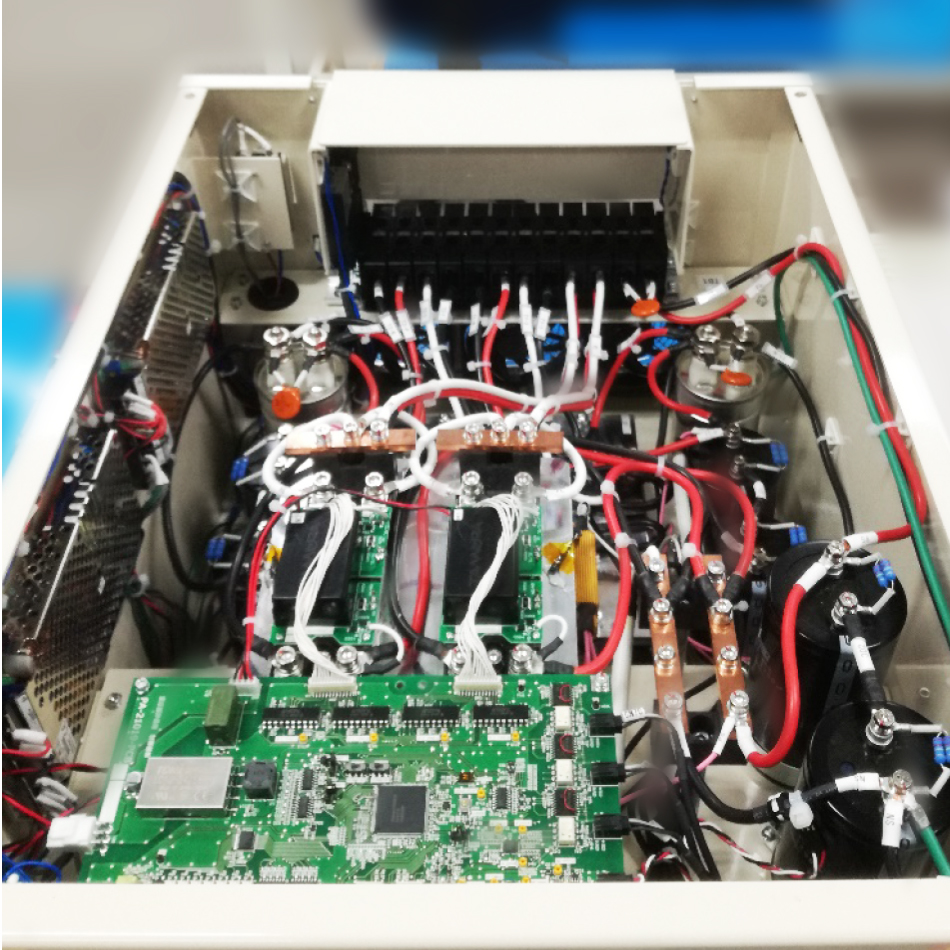

- ❶高圧、ハイスピードに対応可能なSiCモジュールの使用を提案。
![](../images/field/arr_fie2.png)
![課題をクリア](../images/field/fig_fie_task3.png)
![](../images/field/ph_fie_mac1.jpg)
![](../images/field/ph_fie_mac2.jpg)
![](../images/field/ph_fie_mac3.jpg)
